20/9: Elevatorbanen har ligget stille siden nytår. Der må snart ske noget. Selve elevatoren fungerer. Dog er der småproblemer med skinnernes overgang mellem elevator og hylder. Men det tænker jeg bliver nemmere at løse, når der er noget mere bane at teste med – minimum skinner ud for alle fire portaler.
For at komme i gang på den bedste måde vil jeg til en begyndelse tænke lidt over, hvordan elektronik og ledningsføring skal bygges ind i hylderne henholdsvis gemmes under bordet eller på anden vis udenfor hylderne. Der er eksempelvis ikke plads til en strømskinne inde i hylderne. Og derfor kan både strømskinner og alle transformatorer m.v. – kort sagt alt 230 volt – lige så godt få en ordentlig plads under skrivebordet i den ene side af rummet og under hylderne, oven på skabene i den anden side:
Inde i hylderne er der lige nu kun tomrum. For at være præcis, et 5 cm højt tomrum. Det burde på sin vis være nok til at skjule nogen printplader og en masse ledninger.
Men det skal ikke ende som en stor fuglerede. Der skal være en eller anden form for kabelbakker til ledningerne og printpladerne skal heller ikke bare ligge løst. Til gengæld kan jeg heller ikke skrue dem fast i toppen, hvor der skal bores huller til ledninger til hvert eneste sporskifte, gadelygte, signal, hus m.v. Og bunden skal til enhver tid kunne skrues af, så jeg kan komme op og arbejde med ledninger og elektronik.

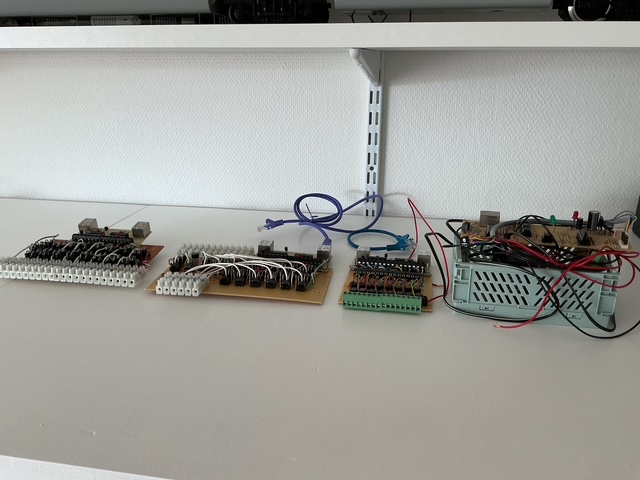

Jeg har fundet mit hjemmebyggede elektronik frem. Både S88 systemet inklusive strømfølere. 3 x 16 porte:

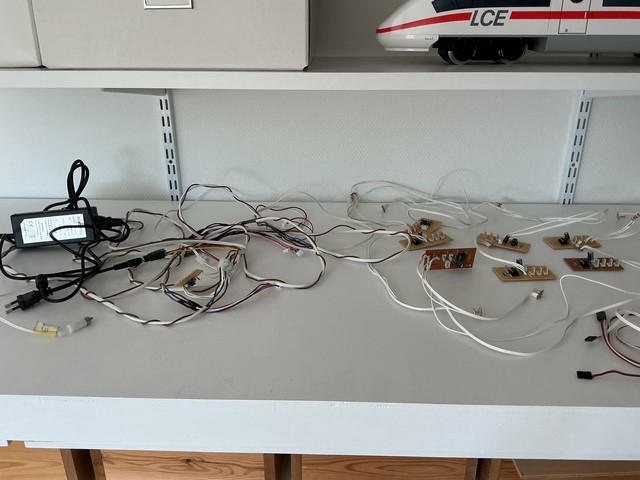

Og sporskifte (dvs. servo) dekodere til 7 x 4 sporskiftere inklusive forlængerledninger, driver og strømforsyning:
Mht. ledningerne, så skal der herske en form for orden. Men de skal heller ikke gøres fast med strips, så det bliver umuligt at arbejde med. På min gamle bane brugte jeg velcrobånd. Det fungerede udmærket:
Der er dog ikke umiddelbart nogen steder, hvor jeg kan sætte et velcrobånd fast inde i hylderne – undtagen selve rammen, som er af MDF.
Jeg tænker, at jeg må lave mig nogen stave af træ, der kan sættes skruer i, og som på en eller anden måde skal sættes fast helst på langs inde i hylderne. Elektronikken kan så skrues fast i disse stave, og vha. velcro kan de også agere ledningsordnere.
Hylderne ser allerede sådan ud, når bundpladerne er skruet af. Tværstiverne er der fordi hylderne ligger på hyldeknægtene i kraft af dem. De består af 20 mm MDF:
Et S88 modul inklusive alt er ca. 35 mm høj. En sporskiftedekoder 30 mm. Der er derfor noget kneben med plads. Især S88 modulerne fylder så meget, så det ender med at blive nervepirrende at bore huller i toppen af hylderne. Så det er en overvejelse værd også at gemme dem væk under skrivebordet. Det giver ganske vist små 50 ledninger, der skal op i hylderne over samme skrivebord. Og bag ved skrivebordet, hvor der ikke kan saves hakker. Men bordene kan selvfølgelig trækkes 5 cm ud fra væggen. Og der skal alligevel være en form for kabelbakke til de ledninger, der under alle omstændigheder skal op i hylden fra under skrivebordet. En tredjedel af DCC ledningerne skal derudover videre over til den anden side af rummet.
Og hvorfor ikke flikke en ventileret (dvs. med en masse huller i toppen) spånpladekasse sammen, som kan stå på gulvet under skrivebordet og indeholde strømskinner, transformatorer, S88 moduler osv.? Med nogen lægter på “bagvæggen, hvor det er nemt at skrue det hele fast. Med en front, der er skruet på. Og med ben under, så der kan støves af.
Jeg bliver også nødt til at tænke over en form for kabelbakke mellem de to hylder. Enten over, under, igennem eller foran (under “lillebæltsbroen”) elevatoren. Under elevatoren skal det ikke være. Men eftersom der alligevel skal både strøm og DCC signal op på toppen af elevatoren, så kan det lige så godt være der. Og hvorfor ikke bare satse på en halvstor standard kabelskinne fra Jem & Fix?
Så jeg skal have købt en rulle eller to halvtyk ledning og udtænkt en måde at mærke ledningsenderne.
Desuden skal jeg overveje en form for stikforbindelse, så hylderne stadigvæk kan tages ned. Det kan dog gøres senere, dvs. den dag jeg får behov for at tage hylderne ned. Eller jeg kan gøre det nu. Jeg kan lave noget fikumdik med kronemuffer. Eller jeg kan købe en masse af denne slags stiksæt, som fås med op til 24 poler:
Hvis ledningerne er lange nok, kan selv en 24-polet connector sagtens kantes ud af et relativt lille hul. Og der vil være brug for mange ledninger. Udover de knap 50 DCC forbindelser vil der også være brug for en stelforbindelse, strøm til elevatoren, lys i sporskiftere, huse osv. og 3 ledninger til sporskiftedekoderne. Så det er nok realistisk med 3×24 poler til første hylde og minimum 1×24 til de næste tre. Men 10×24 poler i alt må kunne gøre det. Og det kan fås for 350 kroner fra Kina. Inklusive den nye import-told, som ser ud til at være 28 kroner.
